V článku bych chtěl ukázat odstrašující příklad, kde se montáž fotovoltaiky nepovedla a konstrukce domu tak opravdu byla ohrožena.
Kontaktovala mě realizační firma s tím, že majitel objektu má podezření na špatně provedenou střechu. Na prkenném bednění u krokví a na krokvích se objevily po jarním dešti vlhkostní mapy. Tato firma realizovala novou krytinu z velkoformátových plechových tabulí imitujících taškovou krytinu („taškoplech“). Novou krytinou nahradila původní azbestocementové šablony. Bednění, na kterém byl azbestocement položen, využila k provedení doplňkové hydroizolace, připevnila kontralatě a latě, které se staly podkladem pro taškoplech.
Už při příjezdu k objektu jsem mohl zvažovat jednu variantu příčiny problémů. Na jižní ploše sedlové střechy byly namontovány fotovoltaické panely, ke kterým se zhotovitel krytiny nehlásil. Namontoval je někdo až poté, co zhotovitel, jenž mě pozval, předal hotovou krytinu. Podezření na souvislost s fotovoltaikou rostlo s poznáním, že vlhkostní mapy byly pouze na jižní straně, tedy tam, kde byly vidět FV panely.

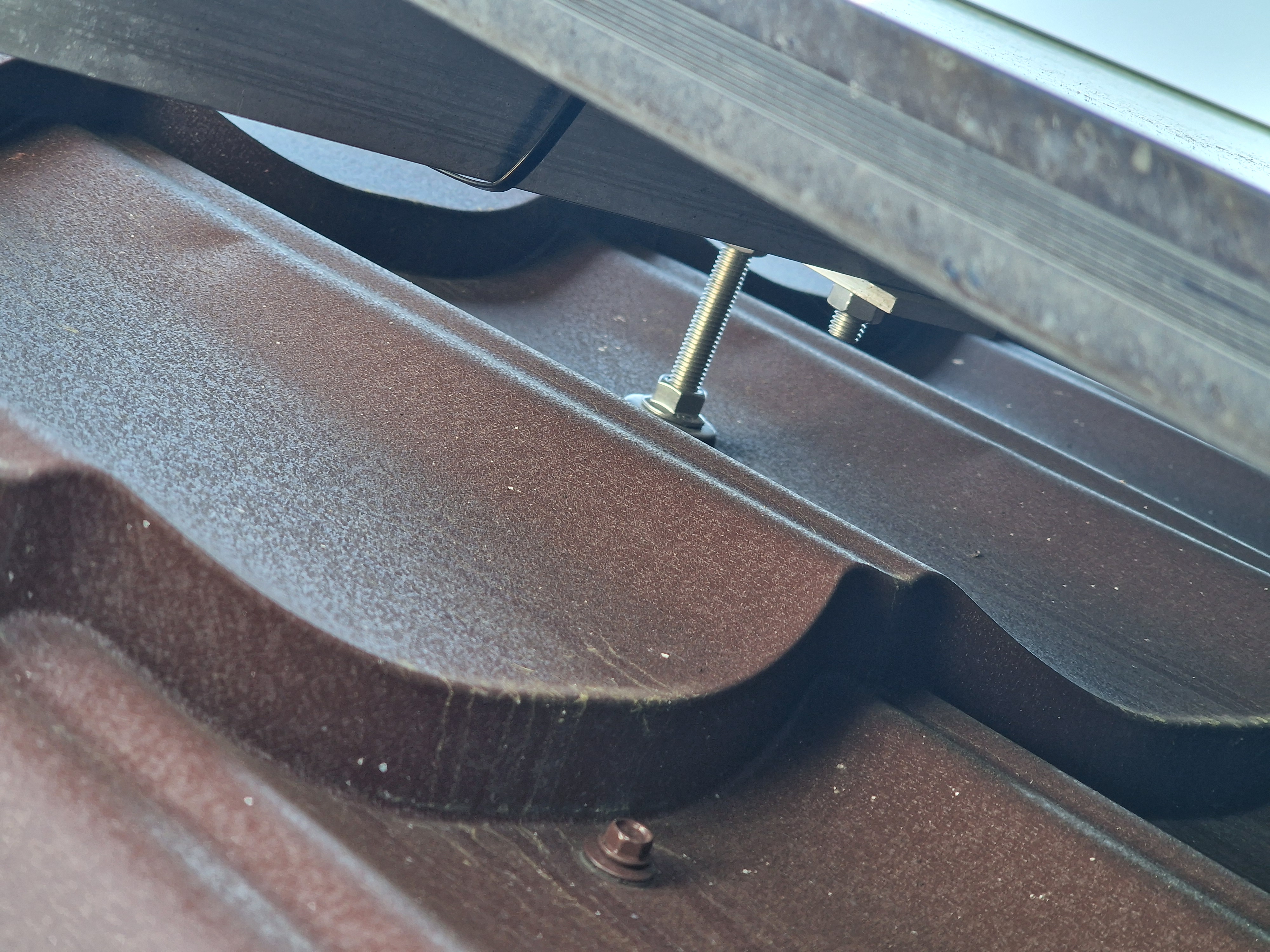

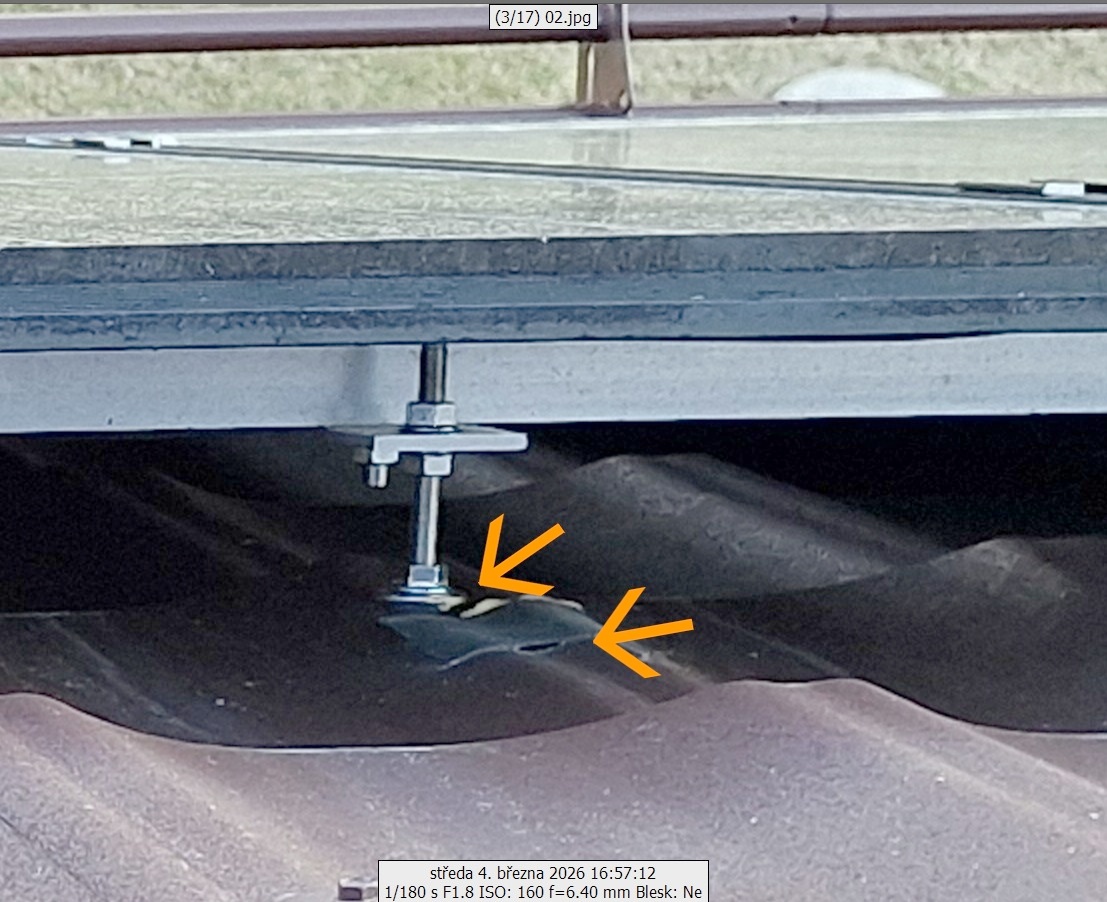

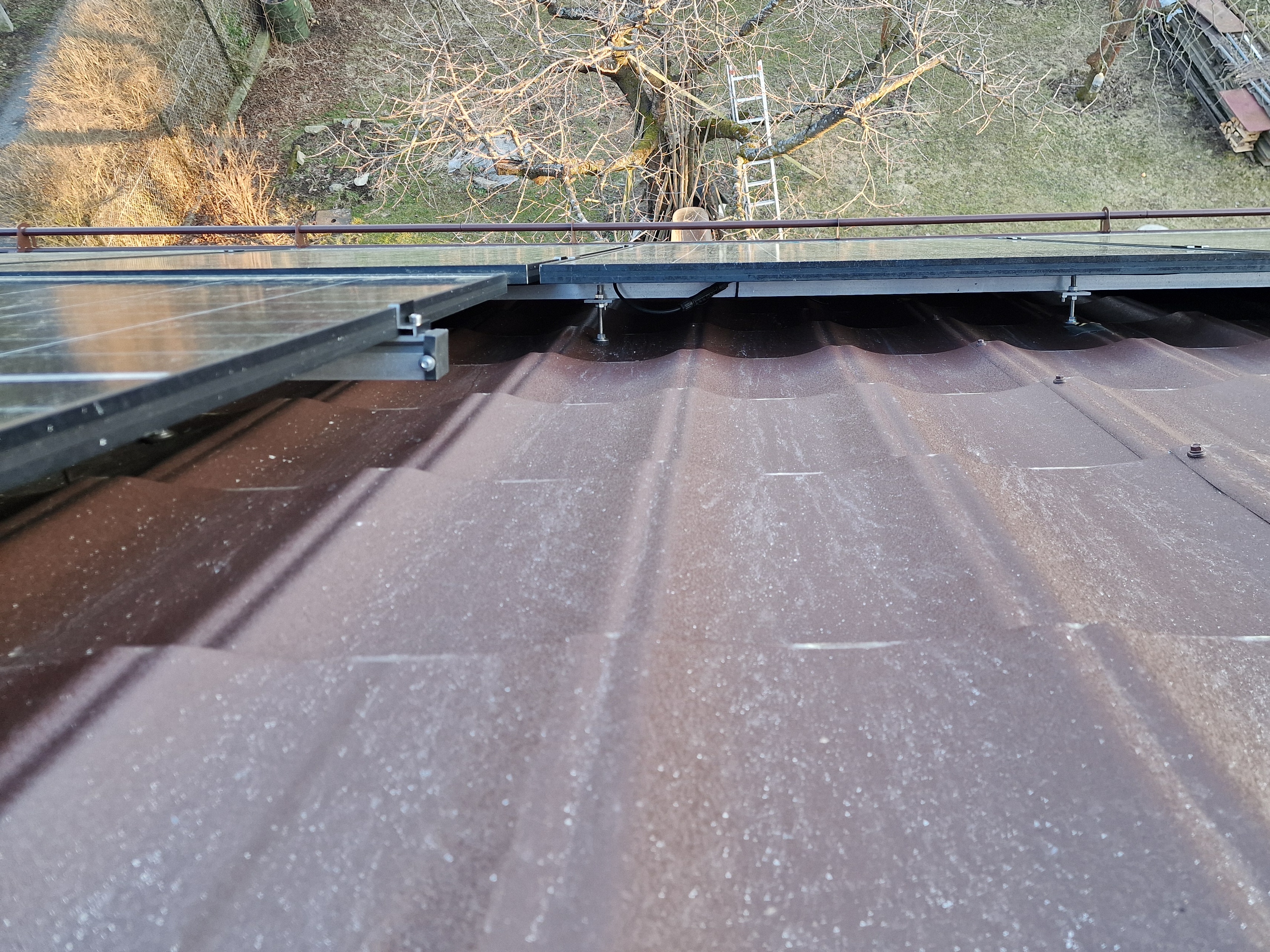

Ze střešního výlezu bylo možné zjistit, že kovový rošt, na kterém jsou připevněny FV panely je připevněn skrz krytinu, DHV a bednění do krokví závitovými tyčemi. Jak vypadá úprava tyčí v jejich části proniklé do krokví nebylo zřejmé. Na každé tyči je pryžová podložka přitlačovaná ke krytině matkou přes kovovou podložku. To by mohlo svědčit o snaze prostupy závitových tyčí skrz krytinu utěsnit. Jenže ….

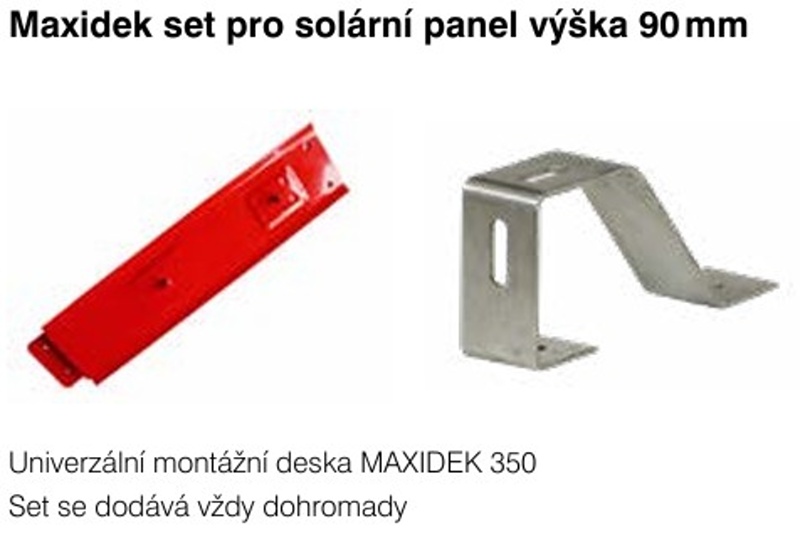

Kamenem úrazu je to celoplošné bednění a již položená krytina. Je zřejmé, že tlaku na těsnění zespodu vzdoruje jen krytina z poměrně tenkého plechu. Nebylo, jak dostat pod krytinu nějaký vhodně tvarovaný prvek, který by podepřel vlnu krytiny, aby se podařilo zajistit dostatečné sevření pro aktivaci pryžového těsnění (za předpokladu správné tloušťky těsnění a přiměřeně malého otvoru pro tyč).

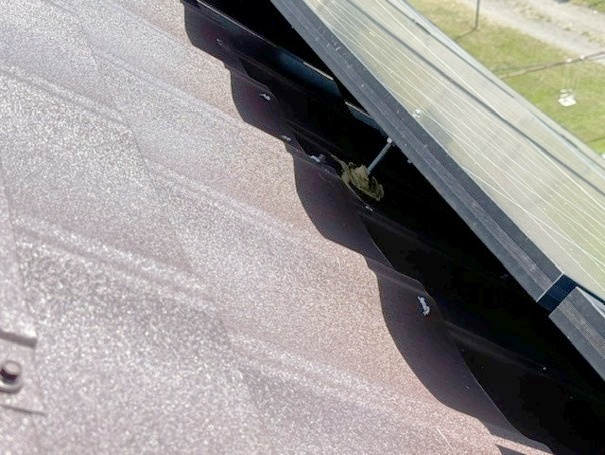

Dalším kamenem úrazu je zcela pochopitelný nesoulad mezi rozmístěním krokví a rastrem vln krytiny. Takže taškoplech je provrtán pokaždé v jiném místě vlny. Statik by jistě byl spokojen, ale i kdyby bylo jak dostat nějaké podložky pod plech, musela by každá mít jiný tvar, aby se podařilo dosáhnout utěsnění prostupů. Vzhledem k tomu, že tyče v mnoha místech protínají krytinu šikmo v závislosti na poloze ve vlně, je úvaha o přítlaku nejspíš stejně jen hypotetická.

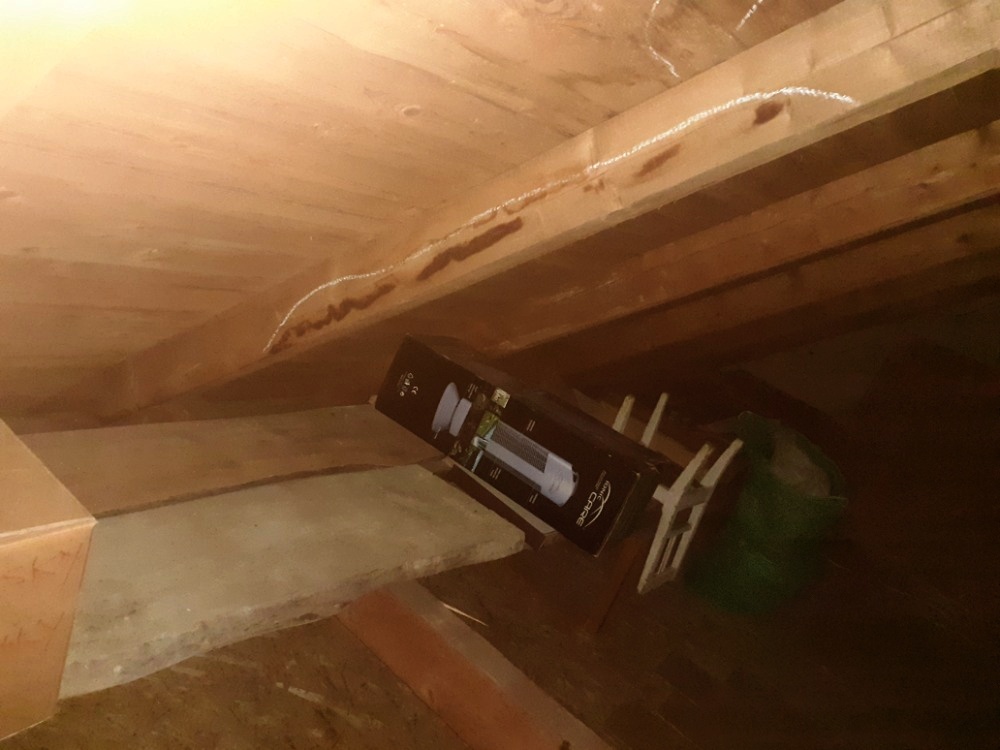

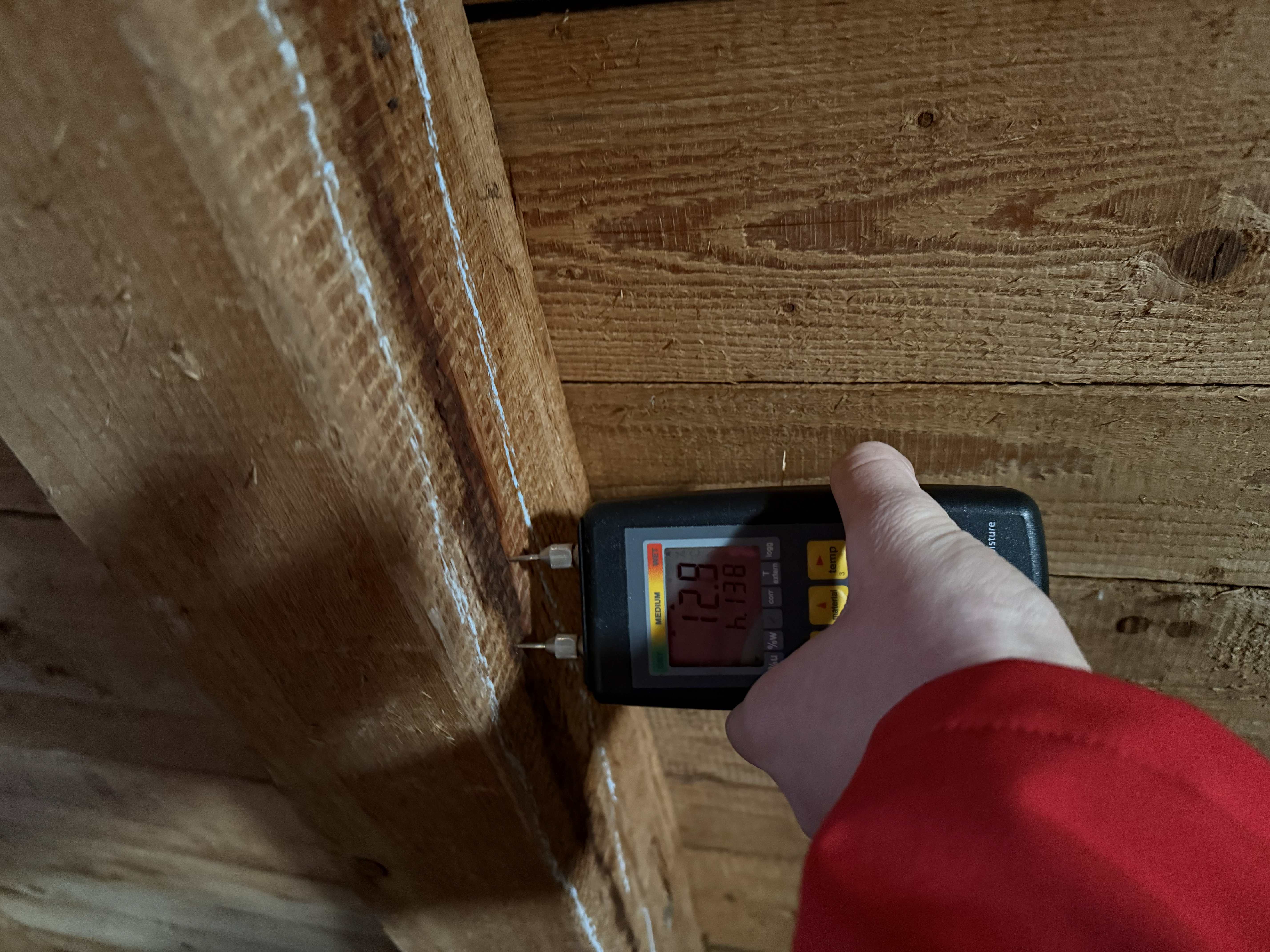

Ve výsledku se z nové plechové velkoformátové krytiny stal cedník s otvory, kterými po závitových tyčích proniká voda do krokví a do výsušných trhlin v nich. Trhlinami se voda šíří uvnitř krokví. Skvrny zachycené na obrázcích 1 a 2 navazují na polohu připevňovacích prvků fotovoltaiky. Orientačním měřením vlhkosti dřeva jsem ověřil, že vlhkost dřeva ve skvrnách je i po delším období bez deště vyšší než mimo skvrny.
